Systeem- en hardware specificaties 2025 v2
Inleiding
Mochten er na het lezen van deze handleiding nog vragen zijn mail of bel dan gerust onze helpdesk. Deze is te bereiken via support@aras.nl of via het helpdesknummer 0900 27274357 op werkdagen van 8:30 tot 12:30 en van 13:00 tot 17:00.
Het is ook mogelijk dat een specialist van ARAS Security een nieuwe installatie of upgrade/migratie voor u uitvoert. Informeer bij uw installateur naar de mogelijkheden.
Inhoudsopgave
1.1. PC/server/werkstation eisen CA4000
1.1.2. Specificaties voor de PC/Server (CA4000 Host) van CardAccess
1.1.3. CardAccess 4000 Host software in combinatie met andere software op één PC/Server
1.1.4. CardAccess 4000 Communicatie driver
1.1.6. Alle CardAccess systeemonderdelen op de server (Host) laten draaien als een service
3.1.1. Aantal kaarthouders per paneeltype
3.1.2. Achterhalen huidige firmware
3.1.3. Superterm, Superterm+ en Turbo Superterm
3.1.4. Eprom versies voor de Superterm
6.2.1. CardAccess panelen (Deurcontrollers)
1. Systeem eisen CA4000
1.1. PC/server/werkstation eisen CA4000
Om de CA4000 software te kunnen draaien op een PC of server dient de PC/Server aan een aantal eisen te voldoen. Om de CA4000 cliënt software te kunnen draaien op een extra werkstation dient deze eveneens aan een aantal eisen te voldoen.
In deze handleiding worden alle zaken beschreven die van belang zijn om de software te kunnen installeren en tevens geeft deze handleiding aan waarop we moeten letten als we een software update willen uitvoeren.
LET OP!
PC/Server eisen of PC/Server specificaties zijn richtlijnen voor een PC/Server. De eisen die het toegangscontrolesysteem aan de PC/Server stelt zijn sterk afhankelijk van een aantal factoren zoals:
· Hoeveel panelen (centrales) worden er aangesloten?
· Vanaf hoeveel werkstations wordt of gaat het systeem beheerd worden?
· Hoeveel TCP/IP verbindingen worden er gebruikt?
· Op wat voor een besturingssysteem gaat het draaien?
In het kort, hoe groot wordt het systeem, en op wat voor besturingssysteem gaat het draaien?
De systeemeisen die in de volgende hoofdstukken worden genoemd zijn de algemene systeemeisen voor CA4000.
1.1.1. CPU benchmark
De CPU mark geeft aan hoe krachtig een CPU is. Hoe hoger deze waarde hoe beter de CPU presteert. De volgende tabellen geven aan over wat voor een CPU mark de CPU moet beschikken.
Via de volgende website kunt u achterhalen welke CPU’s hieraan voldoen. Zo kunt u achterhalen of de CPU die uw PC/Server heeft voldoet, of u kunt achterhalen wat voor CPU u nodig heeft.
ZEER BELANGRIJK: De onderstaande specificaties zijn de aanbevolen minimumvereisten.
Indien mogelijk is het altijd aan te raden om de onderstaande minimale specificaties te overschrijden. Overtreffen van de minimum vereisten zullen ook toekomstige uitbreiding van het systeem mogelijk maken.
De minimale specificaties voor RAM zijn 8 Gig en zijn voldoende voor een klein systeem met maximaal 4 werkstations, minder dan 50 panelen, minder dan 100 sloten en minder dan 200 gebeurtenissen per minuut.
Elk systeem met 50+ panelen of 100+ sloten moet 16 Gig of meer geheugen hebben en een aparte
SQL-box (databaseserver).
1.1.2. Specificaties voor de PC/Server (CA4000 Host) van CardAccess
|
Server specificaties tot 4 werkstations OF tot 25 panelen (minimale systeemeisen) |
|
|
CPU |
Intel Dual Core, 2.0Ghz |
|
CPU Mark |
CPU 5.000 |
|
Ram |
16 GB |
|
Netwerk (NIC) |
Ethernet 1GB netwerk kaart |
|
Monitor |
17” of groter (1600 x 900 minimale resolutie) |
|
HDD |
300 GB minimaal |
|
Besturingssysteem |
Windows 10 Pro, Windows 11 Pro, Windows Server 2012 R2, Windows Server 2016, Windows Server 2019, Windows Server 2022 |
|
Database |
MS SQL 2016 Express, MS SQL 2017 Express, MS SQL 2019 Express (meegeleverd) MS SQL 2016, MS SQL 2017, MS SQL 2019, MS SQL 2022
Notitie: Voor hogere performance gebruik een aparte SQL server. |
|
Server specificaties met 5 - 19 werkstations OF tot 25 - 100 panelen (minimale systeemeisen) |
|
|
CPU |
Xeon Quad Core , 2.0Ghz |
|
CPU Mark |
CPU 7.000 |
|
Ram |
16 GB |
|
Netwerk (NIC) |
Ethernet 1GB netwerk kaart |
|
Monitor |
17” of groter (1600 x 900 minimale resolutie) |
|
HDD |
500 GB minimaal |
|
Besturingssysteem |
Windows 10 Pro, Windows 11 Pro, Windows Server 2012 R2, Windows Server 2016, Windows Server 2019, Windows Server 2022 |
|
Database |
MS SQL 2016 Express, MS SQL 2017 Express, MS SQL 2019 Express (meegeleverd) MS SQL 2016, MS SQL 2017, MS SQL 2019, MS SQL 2022
Notitie: Voor hogere performance gebruik een aparte SQL server. |
|
Server specificaties met 20+ werkstations OF 100+ panelen (minimale systeemeisen) |
|
|
CPU |
2x Xeon Quad Core , 2.0Ghz |
|
CPU Mark |
CPU 10.000 |
|
Ram |
32 GB |
|
Netwerk (NIC) |
Ethernet 1GB netwerk kaart |
|
Monitor |
17” of groter (1600 x 900 minimale resolutie) |
|
HDD |
500 GB minimaal (advies om het systeem in RAID 5 uit te voeren) |
|
Besturingssysteem |
Windows 10 Pro, Windows 11 Pro, Windows Server 2012 R2, Windows Server 2016, Windows Server 2019, Windows Server 2022 |
|
Database |
MS SQL 2016 Express, MS SQL 2017 Express, MS SQL 2019 Express (meegeleverd) MS SQL 2016, MS SQL 2017, MS SQL 2019, MS SQL 2022
Notitie: Voor hogere performance gebruik een aparte SQL server. |
|
Database (SQL) server (minimale systeemeisen) |
|
|
CPU |
2x Xeon Quad Core , 2.0Ghz |
|
CPU Mark |
CPU 10.000 |
|
Ram |
32 GB |
|
Netwerk (NIC) |
Ethernet 1GB netwerk kaart |
|
Monitor |
17” of groter (1600 x 900 minimale resolutie) |
|
HDD |
500 GB minimaal |
|
Besturingssysteem |
Windows 10 Pro, Windows 11 Pro, Windows Server 2012 R2, Windows Server 2016, Windows Server 2019, Windows Server 2022 |
|
Database |
MS SQL 2016, MS SQL 2017, MS SQL 2019, MS SQL 2022
Notitie: Voor een losse Database (SQL) server is een volledige installatie van SQL vereist. |
|
CardAccess Server Only i.c.m. een losse Database (SQL) server (minimale systeemeisen) |
|
|
CPU |
Intel Dual Core , 2.0Ghz |
|
CPU Mark |
CPU 5.000 |
|
Ram |
16 GB |
|
Netwerk (NIC) |
Ethernet 1GB netwerk kaart |
|
Monitor |
17” of groter (1600 x 900 minimale resolutie) |
|
HDD |
300 GB minimaal |
|
Besturingssysteem |
Windows 10 Pro, Windows 11 Pro, Windows Server 2012 R2, Windows Server 2016, Windows Server 2019, Windows Server 2022 |
|
Database |
- |
|
Hardware Communicatie Server (HCS) voor een extra communicatie server (minimale systeemeisen) |
|
|
CPU |
Intel Dual Core , 2.0Ghz |
|
CPU Mark |
CPU 10.000 |
|
Ram |
16 GB |
|
Netwerk (NIC) |
Ethernet 1GB netwerk kaart |
|
Monitor |
17” of groter (1600 x 900 minimale resolutie) |
|
HDD |
300 GB minimaal |
|
Besturingssysteem |
Windows 10 Pro, Windows 11 Pro, Windows Server 2012 R2, Windows Server 2016, Windows Server 2019, Windows Server 2022 |
|
Database |
MS SQL 2016 Express, MS SQL 2017 Express, MS SQL 2019 Express (meegeleverd) MS SQL 2016, MS SQL 2017, MS SQL 2019, MS SQL 2022
Notitie: Voor hogere performance gebruik een aparte SQL server. |
|
Werkstation - vaste client (minimale systeemeisen) |
|
|
CPU |
Intel Dual Core , 2.0Ghz |
|
CPU Mark |
CPU 5.000 |
|
Ram |
8 GB |
|
Netwerk (NIC) |
Ethernet 1GB netwerk kaart |
|
Monitor |
17” of groter (1600 x 900 minimale resolutie) |
|
HDD |
300 GB minimaal |
|
Besturingssysteem |
Windows 10 Pro, Windows 11 Pro, Windows Server 2012 R2, Windows Server 2016, Windows Server 2019, Windows Server 2022 |
|
Database |
- |
|
Werkstation - Webclient (minimale systeemeisen) |
|
|
CPU |
Intel Dual Core , 2.0Ghz |
|
CPU Mark |
CPU 5.000 |
|
Ram |
8 GB |
|
Netwerk (NIC) |
Ethernet 1GB netwerk kaart |
|
Monitor |
17” of groter (1600 x 900 minimale resolutie) |
|
HDD |
300 GB minimaal |
|
Besturingssysteem |
Windows 10 Pro, Windows 11 Pro, Windows Server 2012 R2, Windows Server 2016, Windows Server 2019, Windows Server 2022 |
|
Database |
- |
1.1.3. CardAccess 4000 Host software in combinatie met andere software op één PC/Server
Het is normaal gesproken geen enkel probleem als het CardAccess programma op een PC/Server draait waar ook andere software op draait, maar een 100% garantie kan CardAccess nooit geven. Als er andere programma’s tegelijkertijd met CardAccess worden gedraaid is het van belang dat er voldoende geheugen in de PC/Server aanwezig is. Het geheugen dat de andere programma’s gebruiken dient bij het geheugen zoals aangegeven in de tabel opgeteld te worden.
1.1.4. CardAccess 4000 Communicatie driver

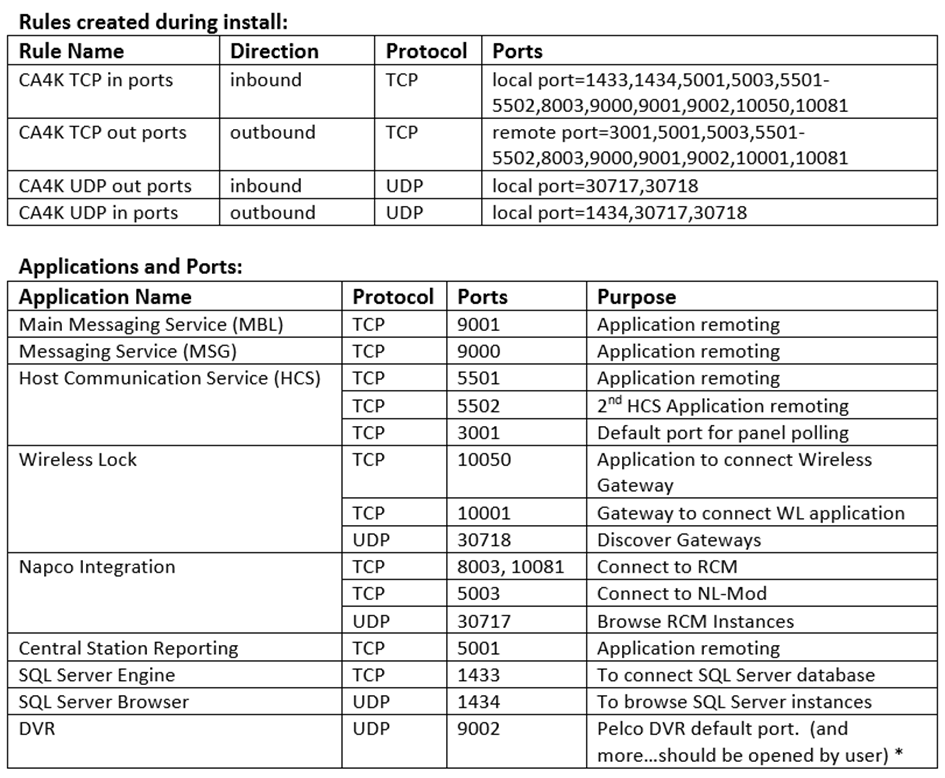

Op elke CardAccess server (CA4000 Host) draait de zogenaamde CardAccess communicatie driver welke de communicatie naar de panelen verzorgt. Deze communicatie driver draait als service. Deze communicatie driver zorgt ervoor dat mutaties direct in de panelen weggeschreven worden en dat bij een softwarematige actie zoals het handmatig besturen van een deur, een poort, een link of een relais, de actie direct plaatsvindt op het betreffende paneel. Daarnaast zorgt de communicatie driver ervoor dat transacties die bij de panelen plaatsvinden zoals kaarttransacties en deurtransacties direct zichtbaar zijn op het scherm.
1.1.5. Virtuele Server
Als CardAccess onder VM wordt geïnstalleerd is het verstandig dit op een dedicated VM machine te doen. Indien CardAccess op een VM machine dient te draaien is het van belang een software matige licentie te gebruiken in plaats van de USB hardware key licentie. Deze softwarematige licentie is een beveiliging zodat de aangeschafte software niet op meerdere machines geïnstalleerd kan worden. Deze licentie kijkt naar diverse hardware. Zorg er dus voor dat de VM machine niet softwarematig verplaatst wordt naar andere hardware. Als de hardware wel steeds veranderd neem dan contact op met ARAS voor een licentie die hiermee overweg kan.
1.1.6. Alle CardAccess systeemonderdelen op de server (Host) laten draaien als een service

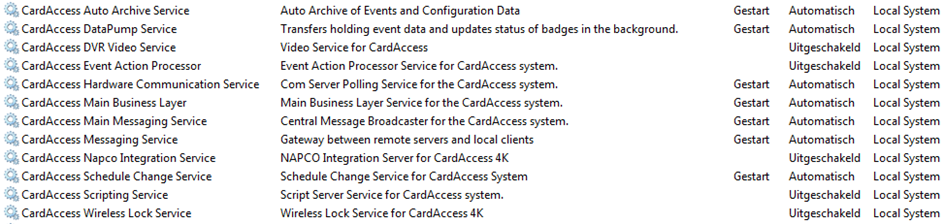

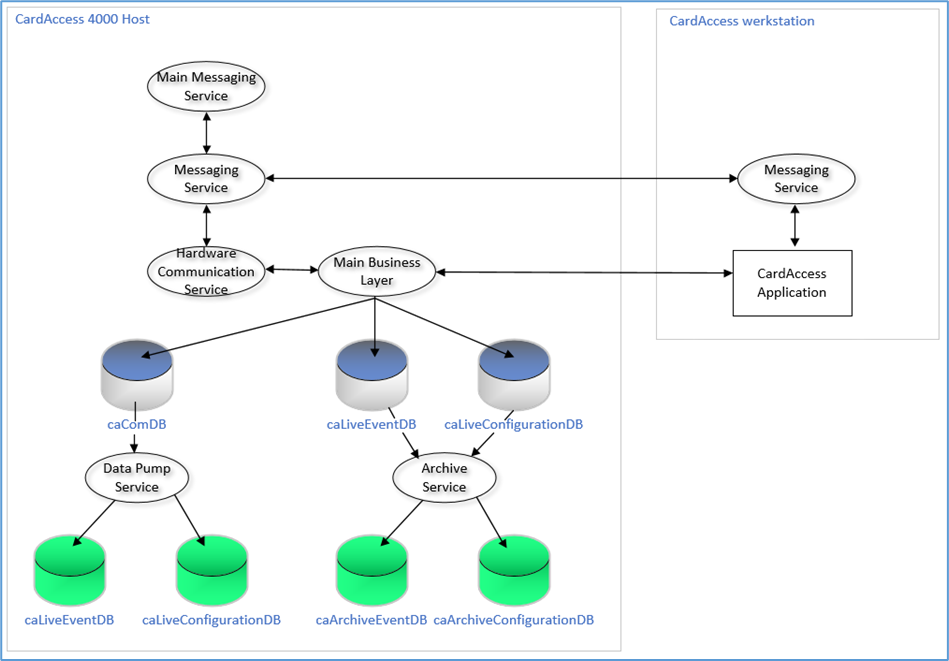

Alle CardAccess 4000 systeemonderdelen behalve de GUI (Grafische User Interface) draaien als een service. Dit heeft als voordeel dat een gebruiker niet ingelogd behoeft te blijven op de server (host) om de communicatie op gang te houden. De verschillende CardAccess services zorgen ervoor dat alles vlekkeloos blijft draaien en dat er zonder problemen vanaf andere werkstations ingelogd kan worden.
1.1.7. Back-ups
Via het CardAccess programma of via MS SQL Server of via een apart programma genaamd SQL Back-up Master kan een automatische back-up worden ingesteld.
2. Besturingssysteem
De CardAccess 4000 software draait onder een aantal besturingssystemen.
Het is verstandig uw leverancier te raadplegen wat betreft het best toe te passen besturingssysteem, dit omdat er bijna jaarlijks nieuwe versies besturingssystemen op de markt komen. Standaard gelden de volgende voorwaarden.
De besturingssystemen die CA4000 voor de PC/server (Host) ondersteund:
Windows 10 Pro (64 bit)
Windows 11 Pro (64 bit)
Windows 2012 Server SP2 (64 bit)
Windows 2016 Server (64 bit)
Windows 2016 Server (64 bit)
Windows 2019 Server (64 bit)
Windows 2022 Server (64 bit)
Als database platform:
MS SQL 2012 Express EOL
MS SQL 2014 Express EOL
MS SQL 2016 Express
MS SQL 2017 Express
MS SQL 2019 Express
Informatie: standaard wordt er bij de CardAccess 4000 software vanaf versie 1.1.5x, MS SQL 2019 Express geleverd.
Notitie: Voor hogere performance adviseren wij om gebruik te maken van een aparte SQL Server met een volledige Microsoft SQL licentie.
De besturingssystemen die CA4000 voor een werkstation ondersteund:
Windows 10 Pro (64 bit)
Windows 11 Pro (64 bit)
Web browsers die de Web cliënt ondersteunen.
Alle gangbare web browsers zoals o.a. Internet Explorer, Firefox, Google Chrome, Safari, Opera.
Indien u CardAccess 4000 wilt kunnen draaien op een besturingssysteem welke niet in de lijst staat of u wilt de exacte versie weten van de web browser die CardAccess ondersteund neem dan contact met ons op.
3. Paneel-/firmware eisen

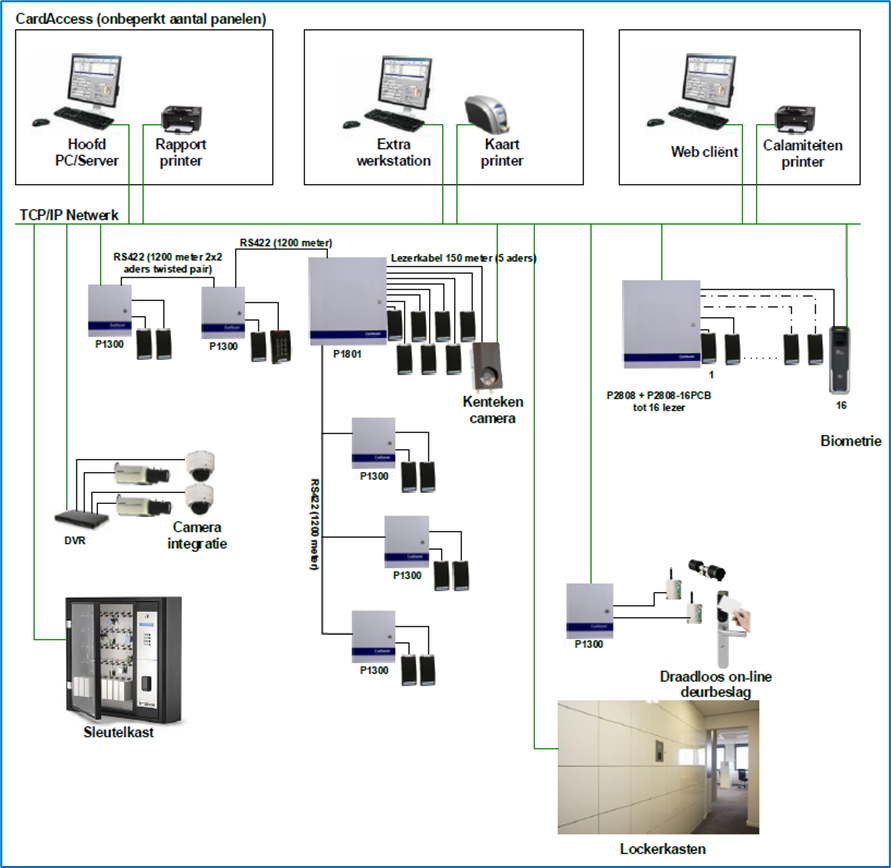

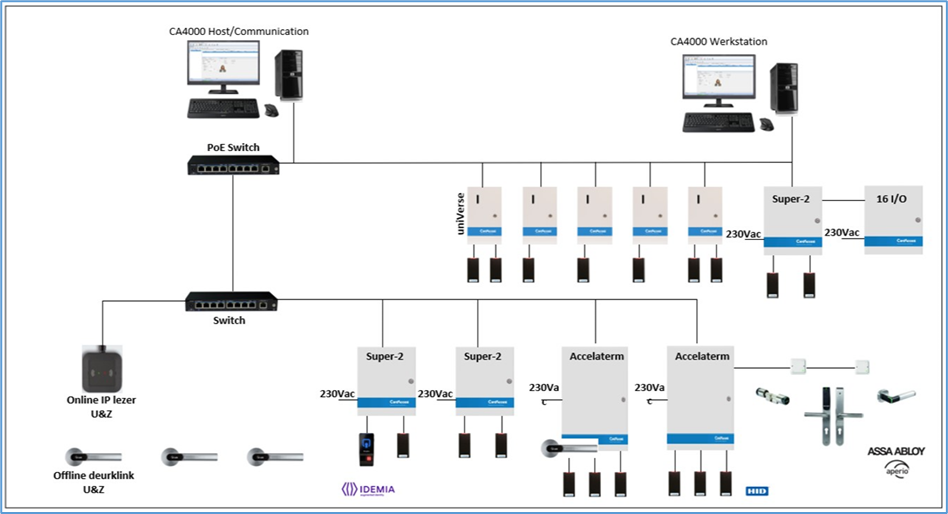

De toegepaste panelen, ook wel deurcontrollers of centrales genoemd, zijn voorzien van software ook wel firmware genoemd. Deze firmware hoort bij de toegepaste software versie. Aan de hand van het nummer van de firmware kan men zien of deze bij elkaar horen.
Onderstaande lijst toont de firmware versie waarover een paneel minimaal dient te beschikken om met deze CA4000 versie te kunnen draaien. De panelen dienen voor deze software versie te beschikken over de volgende firmware:
|
Paneel type/naam |
Generatie |
Aantal deuren/lezers |
EPROM versie/firmware |
|
P1100 Microterm** |
1 |
2/2 |
21.04.44 |
|
P1400 Smartterm** |
1 |
4/4 |
5.43.40 of hoger |
|
P1300 Super-2 |
2 |
2/2 |
2.00.11 of hoger |
|
P1800 Superterm+ |
2 |
8/8 |
2.00.11 of hoger |
|
P1801 Turbo Superterm |
2 |
8/8 |
2.00.11 of hoger |
|
P2808 Accelaterm-8 / 16 |
3 |
8/8 (uitbreiding naar 16) |
4.00.29 of hoger |
|
CA-2 / CA-4 |
3 |
2/2 (uitbreiding naar 4) |
4.00.29 of hoger |
|
P2100 Universe |
3 |
1/2 |
4.00.29 of hoger |
|
|
|
|
|
|
|
|
|
|
Via de nieuwe CA4000 software worden de generatie 2 en 3 panelen automatisch van de juiste firmware voorzien.
** BELANGRIJK
Microterm en Smartterm panelen zijn generatie 1 panelen ook wel Legacy panelen genoemd. Deze 2 panelen hebben beperkingen in deze software. De volgende punten beschrijven deze beperkingen:
1. Indien gebruik gemaakt wordt van oude KeyTouch lezers dan kunnen deze niet meer rechtstreeks worden aangesloten op de Microterm. Deze moeten worden aangesloten via de KeyTouch interface.
2. We kunnen in deze software aan een kaarthouder geen toegangsgroep hoger dan 2 geven als in deze toegangsgroep deuren zitten van een Microterm of Smartterm.
3. In deze software kunnen geen APB lezers meer op Microterm en Smartterm panelen worden aangesloten. IN- en UIT lezers en lezers die naar een zone lezen dienen altijd op een generatie 2 of 3 paneel te worden aangesloten.
4. Kaarthouder geheugen zal verkleinen bij alle panelen echter omdat de Microterm en Smartterm panelen in verhouding veel minder geheugen hebben moeten we controleren hoeveel kaarthouders er in het paneel worden opgeslagen alvorens een update uit te voeren. Het kan namelijk voorkomen dat na een update het geheugen te klein is. In dat geval dient u het geheugen uit te breiden indien dit mogelijk is of het paneel te vervangen. De volgende paragraaf toont hoeveel kaarten er in de panelen kunnen.
Indien een paneel is voorzien van bovenstaande firmware, dan kan, indien er nieuwere firmware uitkomt, bij bijvoorbeeld een nieuwe versie software, deze via de software in het paneel worden geladen. Dit kan alleen bij generatie 2 en 3 panelen zoals de UniVerse, de Super-2, de Superterm+, de TurboSuperterm en de Accelaterm-8 en 16. De Microterm en de Smartterm zijn niet voorzien van downloadable firmware. Bij deze panelen moeten eventueel de eproms waarin deze firmware is opgeslagen worden vervangen.
Er zijn nog Superterm panelen in omloop waarin een eprom zit die niet via de software is op te waarderen. Deze eproms dienen dan handmatig gewisseld te worden voor een versie 2.00.11 eprom chip.
3.1.1. Aantal kaarthouders per paneeltype
Indien er een update naar een nieuwe versie software wordt uitgevoerd zal in de meeste gevallen het kaarthouder geheugen in de toegangscontrole centrale kleiner worden. Het is dus van belang te controleren hoeveel kaarthouders er in het paneel moeten kunnen om na te gaan of na een update het paneel deze waarde nog aankan. Denk je dat je tegen de limiet aan gaat lopen overleg dan even met de support afdeling van ARAS te bereiken via: support@aras.nl.
Het geheugen wat er over blijft voor het opslaan van kaarthouders is van de volgende instellingen afhankelijk:
- KK = aantal karakters van het kaartnummer (KK, standaard op 5, maar ook wel eens hoger)
- TR= grote transactiegeheugen (TR, standaard ingesteld op 1000)
- TZ = aantal tijdzoneblokken (TZ, standaard ingesteld op 150)
- TG = aantal toegangsgroepen (TG, standaard ingesteld op 256)
- TGA = Aantal toegangsgroepen algemeen (TGA, standaard 2, uitbreidbaar tot 16)
- VS = versie software (VS, afhankelijk van software)
Bij deze ingestelde waardes toont de volgende tabel hoeveel kaarthouders een paneel kan opslaan.
|
Instellingen Paneel |
KK=5 TR = 1000 TZ = 150 TG = 256 TGA = 16 VS = 1.2.3 |
KK=13 TR = 1000 TZ = 150 TG = 256 TGA = 16 VS = 1.2.3 |
KK=5 TR = 1000 TZ = 150 TG = 256 TGA = 2 VS = 1.2.3 |
KK=19 TR = 1000 TZ = 150 TG = 256 TGA = 16 VS = 1.2.3 |
|
|
Aantal kaarthouders in paneel |
Aantal kaarthouders in paneel |
Aantal kaarthouders in paneel |
Aantal kaarthouders in paneel |
|
P1100 Microterm |
500 |
353 |
561 |
230 |
|
P1400 Smartterm |
1000 |
798 |
1233 |
798 |
|
P1300 Super-2 |
6261 |
6075 |
15066 |
5751 |
|
P1800 Superterm+ |
6223 |
5893 |
15438 |
5893 |
|
P1801 Turbo Superterm |
6223 |
5893 |
15438 |
5893 |
|
P2808 Accelaterm-8 |
751237 |
73275 |
181722 |
69367 |
|
P2808-16 Accelaterm-16 |
751237 |
73275 |
181722 |
69367 |
|
P2100 Universe |
751237 |
73275 |
181722 |
69367 |
LET OP! De daadwerkelijke waarden zijn enigszins afhankelijk van de toegepaste firmware versie en kunnen enigszins afwijken van bovenstaande waarden. Denk je dat je tegen de limiet aan gaat lopen overleg dan even met de support afdeling van ARAS te bereiken via: support@aras.nl.
3.1.2. Achterhalen huidige firmware
Via het status scherm is te achterhalen over welke firmware de panelen beschikken.
Dit gaat als volgt:
Stap 1
Start het CardAccess programma.
Stap 2

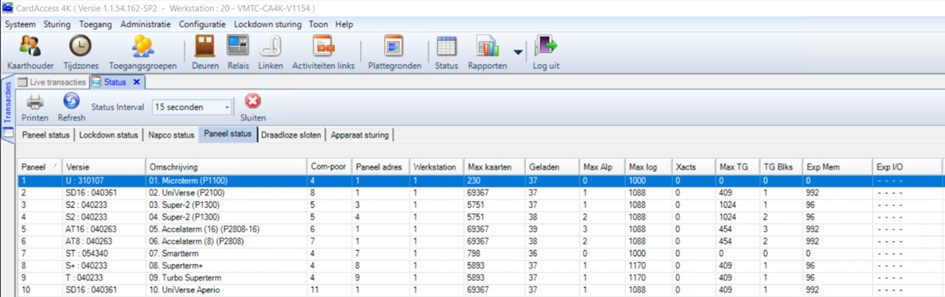

Ga naar status en kies paneel status, dan verschijnt volgend scherm:
In de kolom Versie staat aangegeven over welke firmware het paneel beschikt. De letter voor het versie nummer geeft aan wat voor type paneel het betreft.
- U = Microterm
- ST = Smartterm
- S2 = Super-2
- S = Superterm (dient voor CA4000 voorzien te worden van een versie 2 eprom)
- S+ = Superterm+ (Superterm met versie 2 eprom)
- T = Turbo Superterm
- AT8 = Accelaterm 8 lezers
- AT16 = Accelaterm 8 lezers met lezer uitbreidingskaart. Totaal 16 lezers
- SD2 = Universe
- SD16 = Universe i.c.m. Aperio draadloze beslagen
De kolom Exp Mem laat zien of er genoeg geheugen in het paneel aanwezig is.
Omschrijving van de kolommen:
Paneel: geeft het softwarematige paneel nummer aan van het paneel
Versie: geeft de huidige firmware versie aan die in het paneel geladen is plus de status van het paneel. Toont tevens hoe ver hij is met een download.
Omschrijving: geeft de naam van het paneel
COM Poort: geeft de COM poort waarop het paneel zit aangesloten
Paneel adres: geeft het adres weer van het paneel
Werkstation: geeft aan via welke server of communicatieserver hij communiceert
Max. kaarten: geeft aan hoeveel kaarten er maximaal in dat paneel geladen kunnen worden
Geladen: geeft aan hoeveel kaarten er in het paneel geladen zijn
Max. Alp: geeft aan hoeveel Activiteiten link programma’s in het paneel staan
Max. Log: geeft aan hoeveel transacties er in het paneel maximaal opgeslagen kunnen worden
Xacts: geeft aan hoeveel transacties er nog in het paneel aanwezig zijn
Max. TG: geeft aan hoeveel toegangsgroepen er in het paneel maximaal opgeslagen kunnen worden
TG Blks: geeft aan hoeveel toegangsgroep blokken er in het paneel zijn geladen
Exp Mem: geeft aan om hoeveel extra geheugen het paneel beschikt
Exp I/O: geeft aan dat er uitbreidingskaarten zijn aangesloten
ThreadCount: geeft aan hoeveel pakketjes er niet goed zijn aangekomen bij het paneel
PPS: geeft aan hoeveel pakketjes, er opnieuw zijn verzonden
3.1.3. Superterm, Superterm+ en Turbo Superterm
Bestaande Superterm’s met Versie 1 Eprom’s kunnen opgewaardeerd worden met Versie 2 Eprom’s. Deze Superterm noemen we dan een Superterm+. Vanaf nu worden er Superterms uitgeleverd met een snellere processor. Deze Superterm heet de Turbo Superterm.
3.1.4. Eprom versies voor de Superterm
Versie 2 Eprom’s kunnen via de software opgewaardeerd worden naar versie 3.
Versie 1 Eprom’s kunnen via de software niet opgewaardeerd worden naar versie 2 of 3.
Voor de panelen die een versie 1 Eprom bezitten geldt dat deze Eprom’s vervangen dienen te worden voor versie 2 Eprom’s. in sommige gevallen dient het paneel ook van meer geheugen te worden voorzien.
4. Firewall Poorten
De volgende tabel toont de poorten die open moeten staan tijdens installatie en de poorten die continue worden gebruikt. Daarnaast worden er poorten getoond die alleen gebruikt worden als men speciale integraties gebruikt met bijvoorbeeld draadloze sloten, Napco alarm centrales of DVR recorders.
Het poort adres van de ComServer (3001) kan gewijzigd worden indien dit wenselijk is.
5. Services
Onderstaande lijst toont de Services die CardAccess gebruikt voor het draaien van de software. Afhankelijk van de configuratie zijn sommige wel of niet geactiveerd.
6. CardAccess opbouw
6.1. Opbouw Software
6.2. Opbouw Hardware
6.2.1. CardAccess panelen (Deurcontrollers)
UniVerse, P2100, 1 deur, 2 lezers, standaard PoE,
Super-2 P1300, 2 deuren, 2 lezers, via MSS201, onboard MSS301 of onboard MSS302 geschikt voor IP. Met de onboard MSS302 kan een Secured verbinding worden gerealiseerd.
TurboSuperterm, P1801, 8 deuren, 8 lezers, via MSS201 geschikt voor IP.
Accelaterm, P2808, 8 deuren, 8 lezers, via lezer uitbreidingskaart 8 extra lezers, Standaard voorzien van onboard MSS801 of onboard MSS802 geschikt voor IP. Met de onboard MSS802 kan een Secured verbinding worden gerealiseerd.
De P1100 (Microterm) en P1400 (Smartterm) panelen zijn de oudere (Legacy) panelen die door een beperkter geheugen niet alle nieuwste functies ondersteunen. Informeer bij ARAS naar de beperkingen van deze panelen.
6.2.2. Voorbeeldschema 1
Schema 1
6.2.3. Voorbeeldschema 2
Schema 2
